اقدامات حفاظتی ضد صاعقه برای ساختمان های اسکلت فلزی چیست؟

سلام! به عنوان یک تامین کننده سازه های فولادی، من از نزدیک متوجه شده ام که حفاظت از ساختمان های سازه های فولادی در برابر صاعقه چقدر مهم است. صاعقه می تواند صدمات قابل توجهی از جمله آتش سوزی، خرابی سیستم الکتریکی و آسیب های سازه ای به این سازه ها وارد کند. در این پست وبلاگ، برخی از اقدامات حفاظتی ضد صاعقه برای ساختمان های سازه های فولادی را به اشتراک می گذارم که می توانید در نظر بگیرید.

درک ریسک

قبل از اینکه به اقدامات حفاظتی بپردازیم، درک خطر برخورد صاعقه در ساختمان های سازه های فولادی ضروری است. فولاد رسانای خوبی برای الکتریسیته است، به این معنی که رعد و برق می تواند به راحتی در سازه حرکت کند. هنگامی که صاعقه به سازه فولادی برخورد می کند، می تواند باعث افزایش ناگهانی جریان الکتریکی شود که منجر به مشکلات مختلفی می شود.

خطر برخورد صاعقه به عوامل مختلفی از جمله موقعیت ساختمان، ارتفاع آن و آب و هوای محلی بستگی دارد. ساختمان‌ها در مناطقی که فعالیت صاعقه‌ای زیاد دارند، مانند مناطق گرمسیری یا مناطقی با رعد و برق مکرر، در معرض خطر بیشتری هستند. ساختمان‌های بلندتر نیز به دلیل نزدیک‌تر بودن به ابرها، بیشتر در معرض برخورد صاعقه قرار می‌گیرند.

سیستم های زمین

یکی از مهم ترین اقدامات حفاظتی ضد صاعقه برای ساختمان های اسکلت فلزی، سیستم زمین مناسب است. یک سیستم زمینی مسیری با مقاومت کم برای جریان الکتریکی ناشی از برخورد صاعقه فراهم می کند تا به طور ایمن به زمین برسد. این به جلوگیری از آسیب رساندن جریان جریان به ساختار ساختمان و سیستم های الکتریکی کمک می کند.

انواع مختلفی از سیستم های زمین وجود دارد که می توانند برای ساختمان های اسکلت فلزی استفاده شوند. متداول ترین نوع سیستم اتصال به زمین میله ای است که از یک یا چند میله فلزی به داخل زمین رانده می شود. این میله ها با استفاده از یک هادی مانند سیم مسی به سازه فولادی متصل می شوند. نوع دیگری از سیستم زمین، سیستم اتصال زمین صفحه ای است که به جای میله از صفحات فلزی مدفون در زمین استفاده می کند.

هنگام نصب سیستم اتصال به زمین، مهم است که اطمینان حاصل شود که استانداردها و مقررات مربوطه را رعایت می کند. سیستم زمین باید به گونه ای طراحی شود که حداکثر جریان مورد انتظار ناشی از برخورد صاعقه را تحمل کند و باید به طور منظم بازرسی و نگهداری شود تا از کارایی آن اطمینان حاصل شود.

صاعقه گیر

میله های صاعقه که به عنوان پایانه های هوایی نیز شناخته می شوند، یکی دیگر از اقدامات رایج حفاظتی ضد صاعقه برای ساختمان های سازه های فولادی هستند. صاعقه گیر یک میله فلزی است که در بالاترین نقطه ساختمان نصب می شود. هدف آن جذب صاعقه و ایجاد مسیری برای جریان الکتریکی ایمن به زمین از طریق سیستم زمین است.

انواع مختلفی از صاعقه گیرها وجود دارد، از جمله صاعقه گیرهای معمولی و صاعقه گیرهای اولیه (ESE). صاعقه گیرهای معمولی با ایجاد نقطه ای برای برخورد صاعقه کار می کنند، در حالی که صاعقه گیرهای ESE از مکانیسم خاصی برای تقویت تشکیل رهبر رو به بالا و افزایش احتمال جذب صاعقه استفاده می کنند.

هنگام نصب صاعقه گیرها، مهم است که اطمینان حاصل کنید که اندازه آنها و طبق دستورالعمل سازنده نصب شده است. صاعقه گیرها باید با استفاده از یک هادی به سیستم اتصال به زمین متصل شوند و کل سیستم باید به طور مرتب بازرسی و نگهداری شود.

دستگاه های حفاظت از نوسانات

علاوه بر سیستم های زمین و صاعقه گیرها، دستگاه های حفاظت از نوسانات (SPD) نیز برای محافظت از سیستم های الکتریکی ساختمان های سازه های فولادی در برابر برخورد صاعقه ضروری هستند. یک دستگاه حفاظت از ولتاژ برای منحرف کردن جریان الکتریکی اضافی ناشی از برخورد صاعقه از تجهیزات الکتریکی و به سیستم زمین طراحی شده است.

انواع مختلفی از دستگاه های حفاظت از نوسانات موجود است، از جمله SPD نوع 1، نوع 2 و نوع 3. SPDهای نوع 1 برای مقابله با نوسانات پرانرژی ناشی از برخورد مستقیم صاعقه طراحی شده اند، در حالی که SPDهای نوع 2 و نوع 3 برای محافظت در برابر نوسانات کم انرژی که ممکن است در اثر برخورد صاعقه غیرمستقیم یا سایر اختلالات الکتریکی رخ دهد، استفاده می شوند.

هنگام نصب دستگاه های حفاظت از نوسانات، مهم است که اطمینان حاصل شود که آنها به درستی برای سیستم الکتریکی رتبه بندی شده اند و در مکان های صحیح نصب شده اند. SPD ها باید به سیستم اتصال به زمین متصل شوند و باید به طور مرتب بررسی و در صورت لزوم تعویض شوند.

پیوند دادن

باندینگ یکی دیگر از اقدامات مهم حفاظتی ضد صاعقه برای ساختمان های سازه های فولادی است. پیوند شامل اتصال تمام اجزای فلزی یک ساختمان به یکدیگر برای ایجاد یک مسیر الکتریکی پیوسته است. این به جلوگیری از ایجاد اختلاف پتانسیل بین اجزای مختلف فلزی در هنگام برخورد صاعقه کمک می کند که می تواند باعث ایجاد قوس و آسیب به ساختمان شود.

تمام اعضای فولادی ساختمان از جمله ستون ها، تیرها و خرپاهای سقف باید با استفاده از هادی ها به یکدیگر چسبانده شوند. علاوه بر این، سایر اجزای فلزی مانند لوله‌ها، کانال‌ها و مجراهای الکتریکی نیز باید به سازه فولادی متصل شوند. هادی های اتصال باید اندازه کافی برای حمل جریان الکتریکی مورد انتظار از برخورد صاعقه داشته باشند.

محافظ

همچنین می توان از محافظ برای محافظت ساختمان های سازه های فولادی در برابر صاعقه استفاده کرد. محافظ شامل ایجاد یک قفس فارادی در اطراف ساختمان یا مناطق حساس داخل ساختمان است. قفس فارادی یک محفظه رسانا است که میدان های الکترومغناطیسی را از برخورد صاعقه مسدود می کند.

برای ساختمان های اسکلت فلزی، قاب فولادی خود می تواند به عنوان قفس جزئی فارادی عمل کند. با این حال، ممکن است برای مناطقی که دارای تجهیزات الکتریکی حساس هستند، مانند اتاق های کنترل و مراکز داده، محافظ اضافی مورد نیاز باشد. این امر با نصب شبکه های فلزی یا پانل های رسانا بر روی دیوارها و سقف این مناطق قابل دستیابی است.

تعمیر و نگهداری و بازرسی

هنگامی که اقدامات حفاظتی ضد صاعقه نصب شد، مهم است که به طور منظم آنها را بازرسی و نگهداری کنید تا از اثربخشی آنها اطمینان حاصل شود. سیستم اتصال به زمین، صاعقه‌گیرها، دستگاه‌های حفاظت از نوسانات، باندینگ و محافظ همگی باید حداقل سالی یک‌بار یا بیشتر در مناطقی که فعالیت صاعقه‌ای زیاد دارند بازرسی شوند.

در طول بازرسی، قطعات باید از نظر علائم آسیب، خوردگی یا شل شدن اتصالات بررسی شوند. هر قطعه آسیب دیده یا فرسوده باید فورا تعویض شود. مقاومت زمین نیز باید اندازه گیری شود تا اطمینان حاصل شود که در محدوده قابل قبول است.

محصولات سازه های فولادی ما

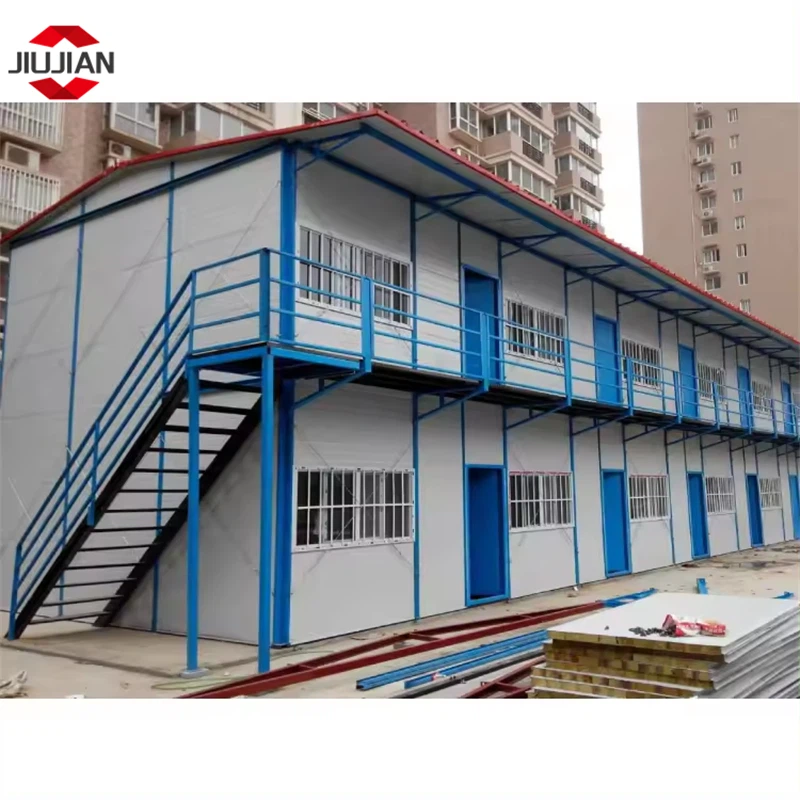

ما در شرکت ما طیف وسیعی از محصولات سازه های فولادی با کیفیت بالا را ارائه می دهیمخانه پیش ساخته فولاد گالوانیزه نوع Kوکارخانه سازه های فولادی گالوانیزه. این محصولات به گونه ای طراحی شده اند که دوام داشته باشند و می توانند به تدابیر حفاظتی لازم در برابر صاعقه برای اطمینان از ایمنی خود مجهز شوند.

اگر علاقه مند به کسب اطلاعات بیشتر در مورد محصولات سازه های فولادی ما هستید یا به مشاوره در مورد حفاظت در برابر صاعقه برای ساختمان خود نیاز دارید، با ما تماس بگیرید. ما تیمی از کارشناسان داریم که می توانند به شما در انتخاب محصولات مناسب و طراحی یک سیستم حفاظتی موثر در برابر صاعقه برای نیازهای خاص شما کمک کنند.

نتیجه گیری

حفاظت از ساختمان های سازه های فولادی در برابر برخورد صاعقه برای اطمینان از ایمنی ساکنان ساختمان و یکپارچگی سازه ضروری است. با اجرای ترکیبی از سیستم های اتصال به زمین، صاعقه گیرها، دستگاه های حفاظت از نوسانات، اتصال، محافظ و تعمیر و نگهداری منظم، می توانید خطر آسیب ناشی از صاعقه را به میزان قابل توجهی کاهش دهید.

اگر سؤالی دارید یا به اطلاعات بیشتری در مورد حفاظت در برابر صاعقه برای ساختمان‌های سازه‌های فولادی نیاز دارید، در تماس باشید. ما اینجا هستیم تا به شما کمک کنیم تا تصمیمات درستی برای پروژه خود بگیرید.

مراجع

• انجمن ملی حفاظت از آتش (2017). NFPA 780: استاندارد برای نصب سیستم های حفاظت در برابر صاعقه.
• کمیسیون بین المللی الکتروتکنیکی (2016). IEC 62305: محافظت در برابر صاعقه.
